國產三坐標RationalDMIS2軟件如何四面中分建立零件坐標系

發表時間:2025-03-14 13:03:15 作者:三坐標 來源:4000500159.com 瀏覽:676

01前言

在通過三坐標測量儀進行工件加工尺寸檢驗時,建立零件坐標系是進行尺寸評價時的基礎,建立零件坐標系的方法有很多,今天我們來介紹一種適合于檢驗模具建立坐標系的方法——四面中分法。


四面中分法適合于待檢零件形狀是方方正正的,以下圖工件為例,三坐標測量的具體操縱方法如下:


第一步

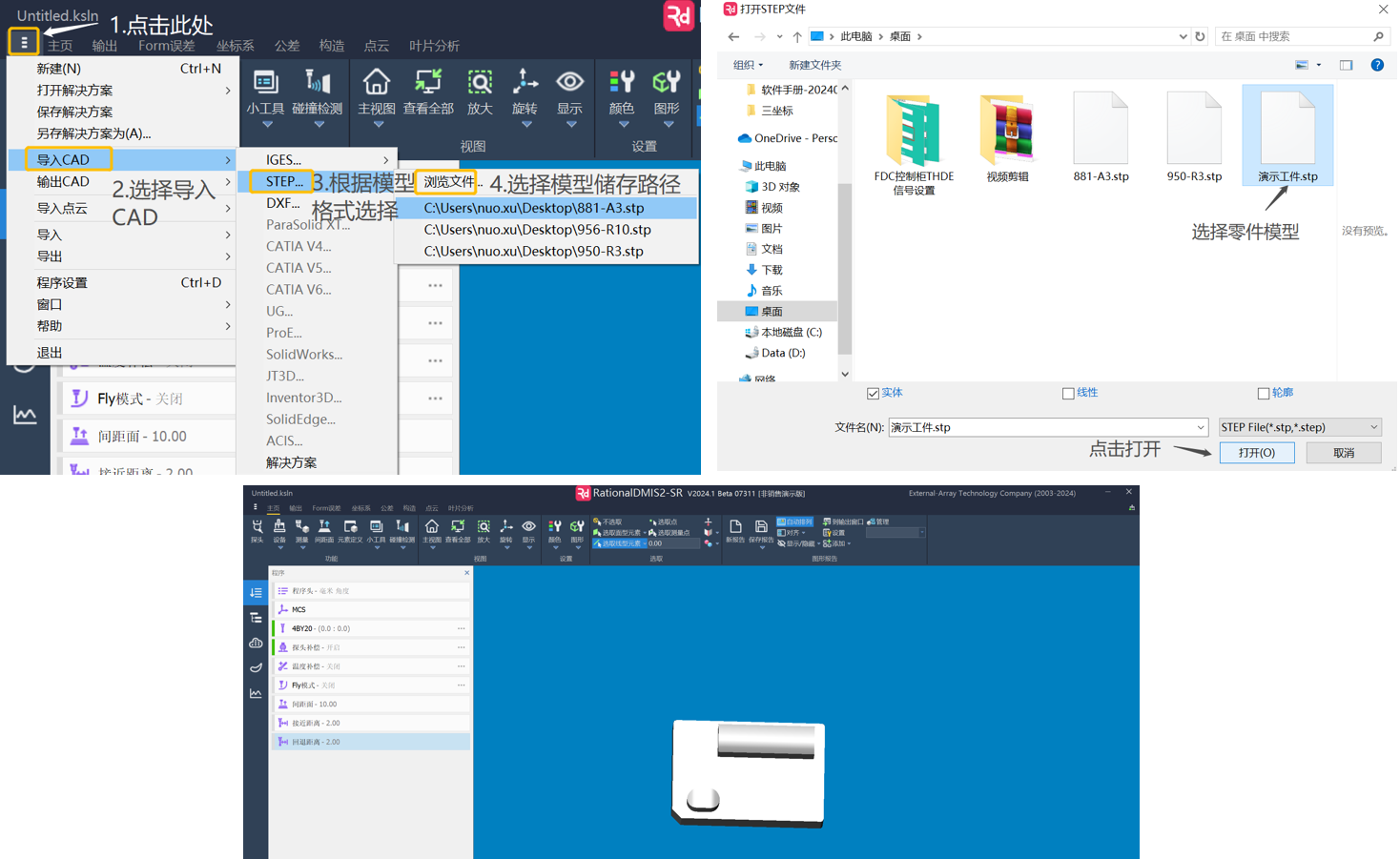

通過軟件“導入CAD”功能,將模型導入國產三坐標RationalDMIS2軟件軟件中,具體操作步驟如下



導入時,根據零件的格式,選擇正確格式的零件,比如上圖我們演示的零件格式為STP格式,不正確的格式三坐標RationalDMIS2軟件將無法識別。


第二步

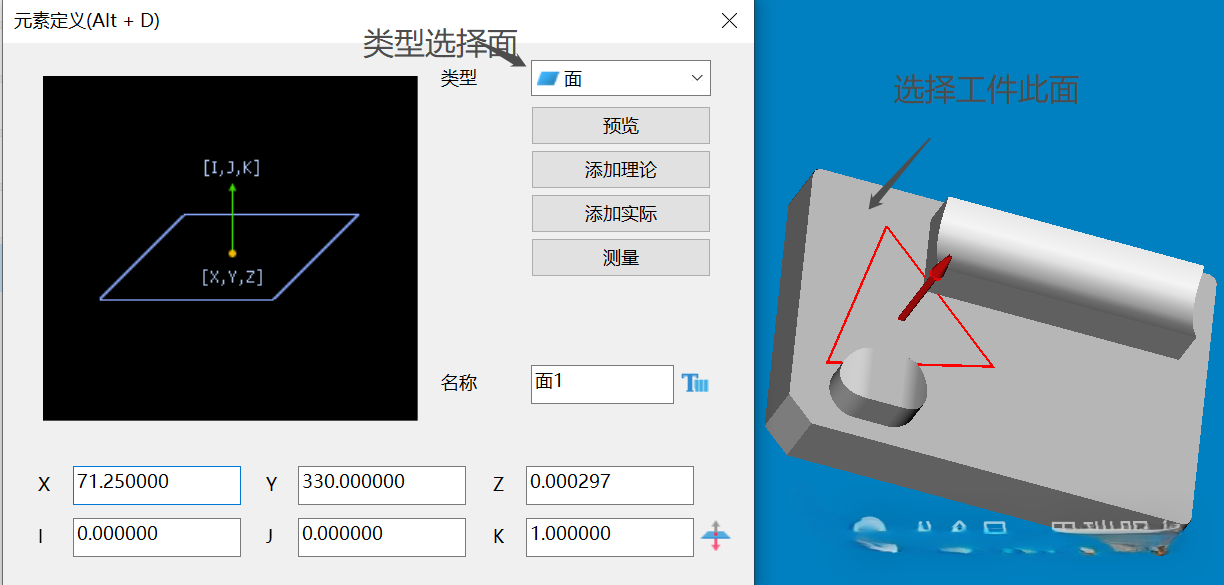

工件導入軟件后,使用快捷鍵Alt+D進入“元素定義”功能,現在零件上表面選取一個平面。



選取完后點擊添加實際,完成平面采集。


第三步

在工件四周使用“元素定義”命令采集四條直線,每定義完一條直線,都要點擊依次添加 實際,直至四條直線都采集完。

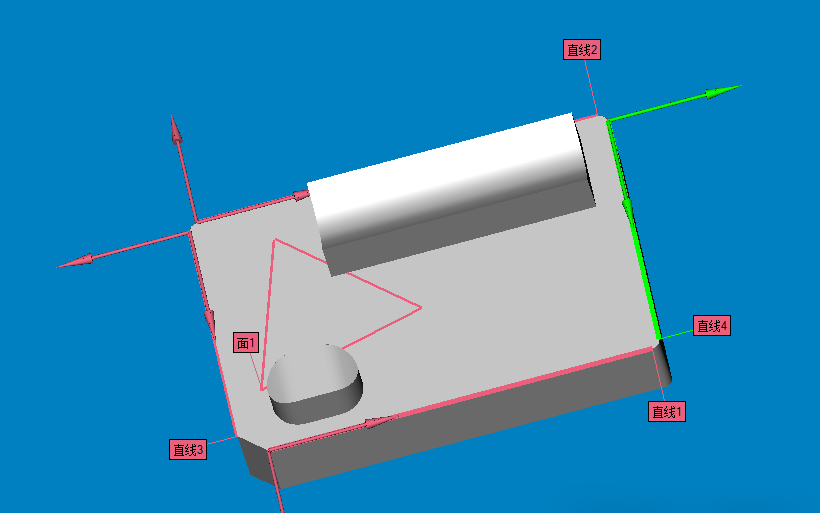

最終結果如下圖:



第四步

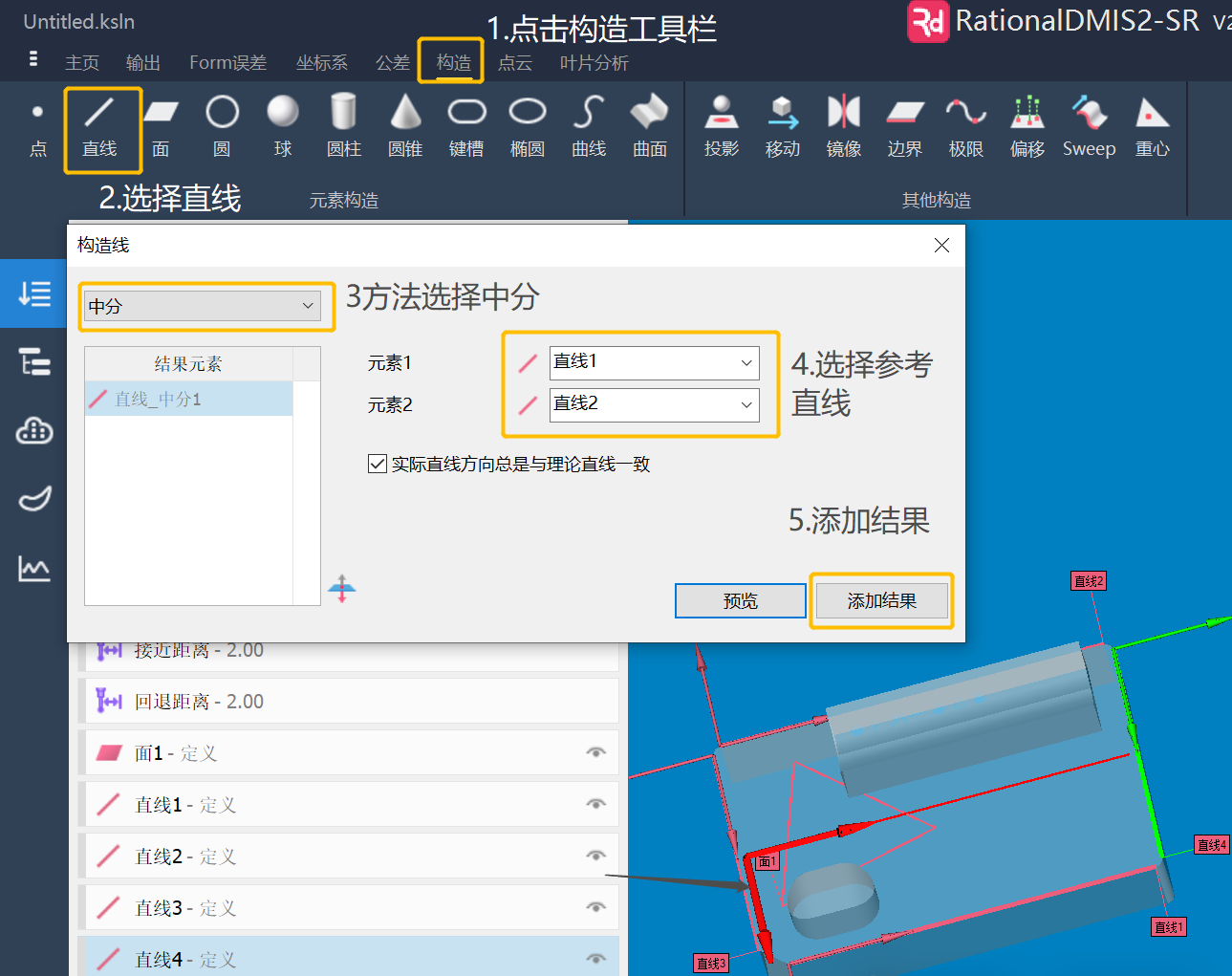

通過下述步驟進入直線構造界面:

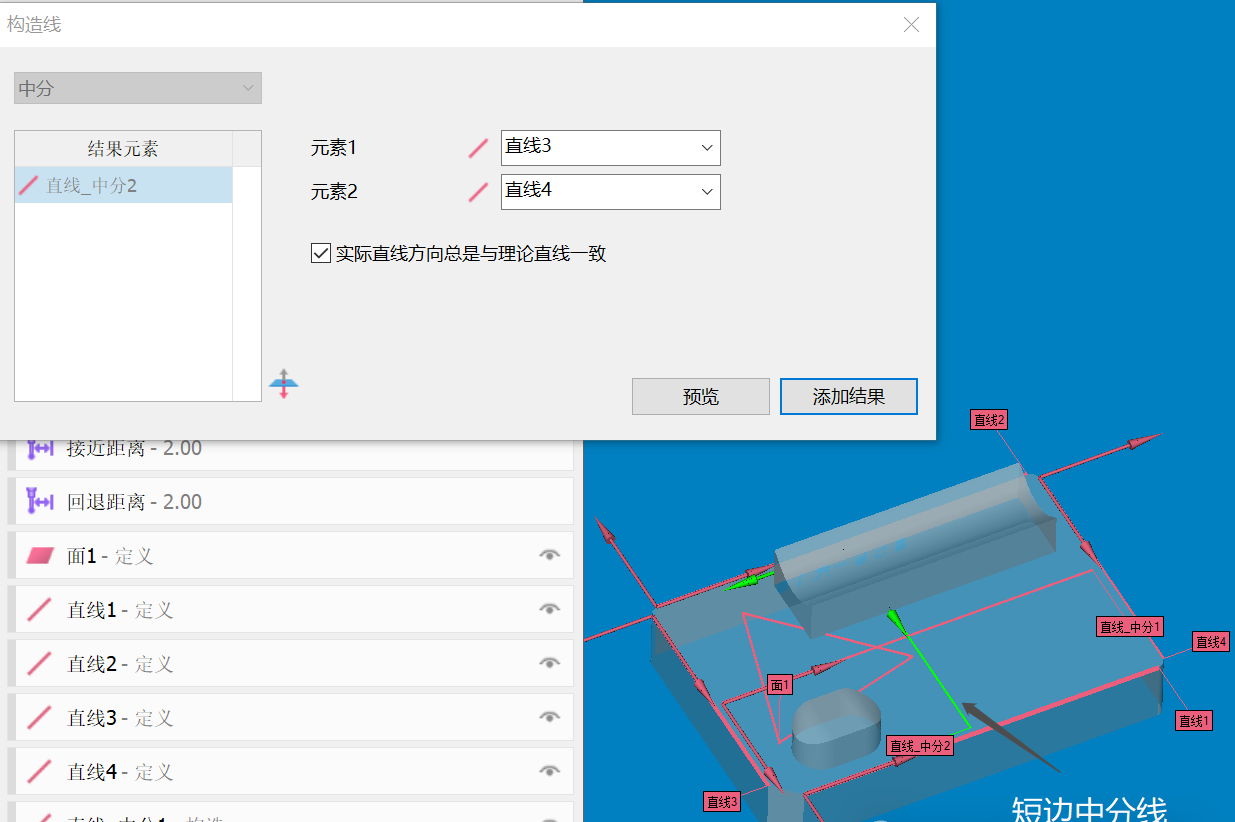

注意構造中分線時,長邊直線為一組,短邊直線為一組分別構造,通過一樣的方法構造出來短邊中分線,如下圖:



第五步

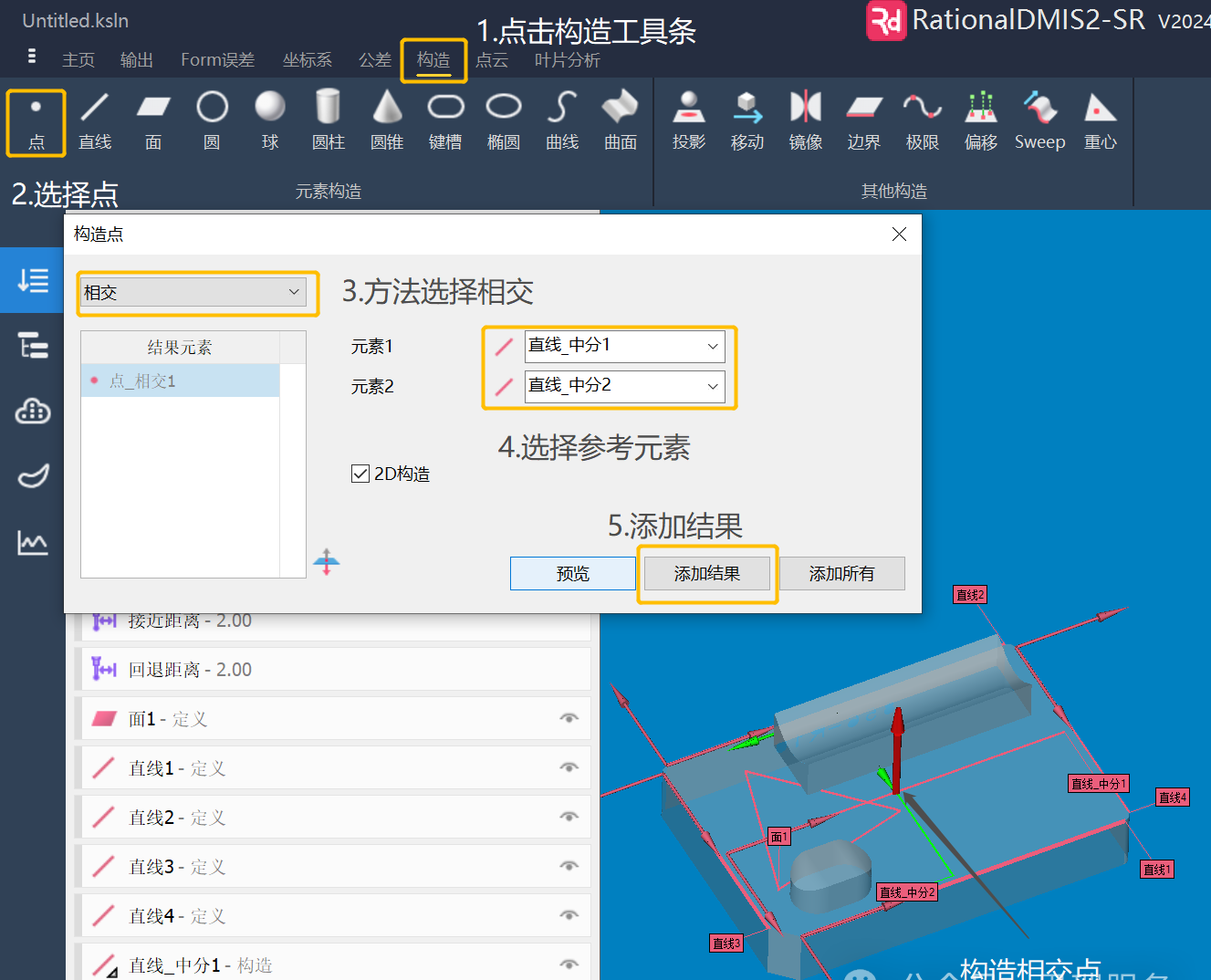

使用構造出來的兩條中分線為參考元素,構造出來兩條直線的交點,方法如下圖:




第六步

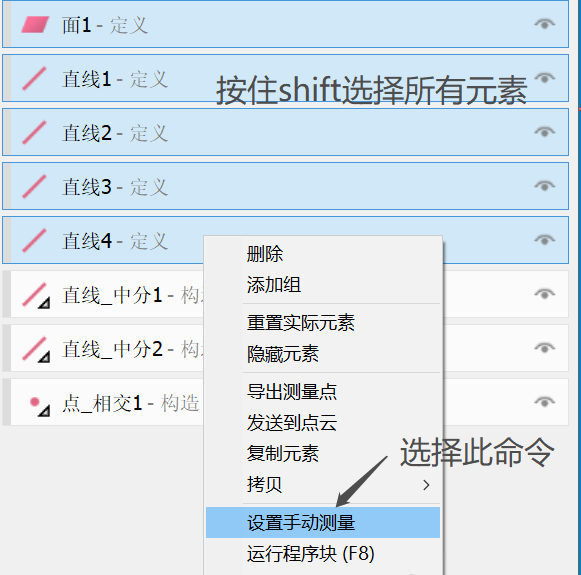

將定義的面以及四條直線,設置為手動測量。

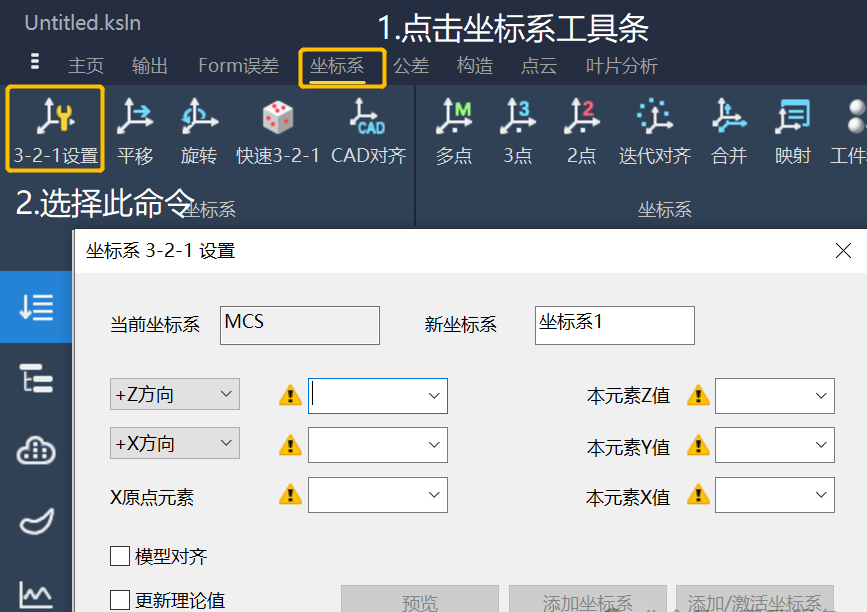

通過下圖所示步驟,進入設置坐標系界面:

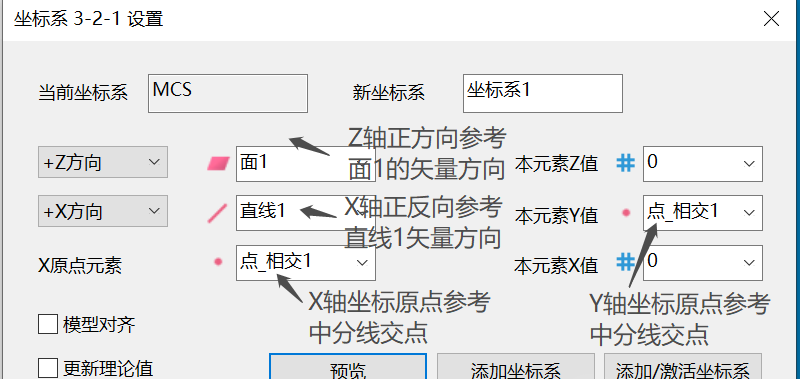

在坐標系設置界面,通過下圖所示選項完成四面中分建立零件坐標系。

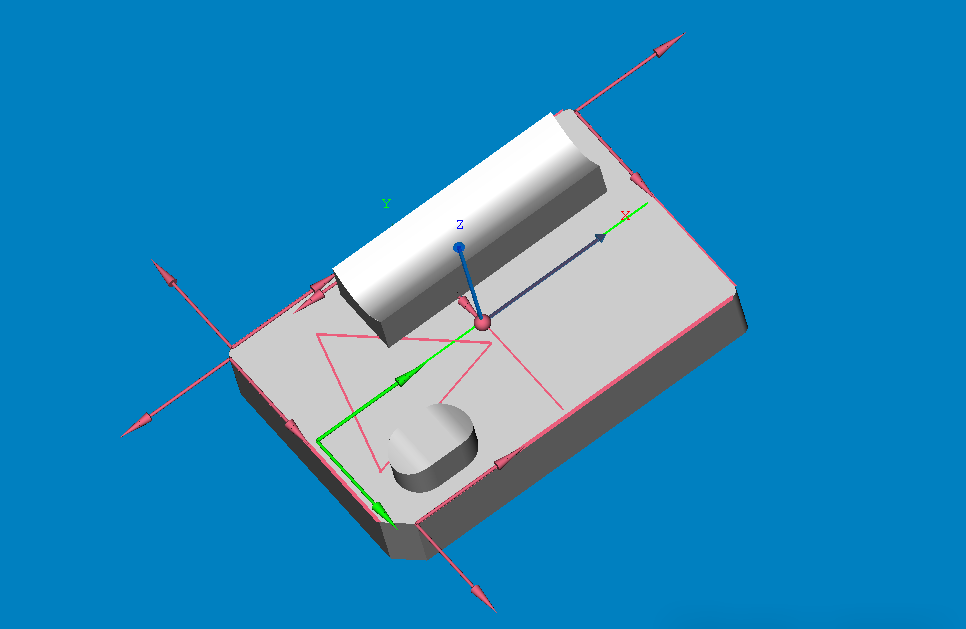

四面中分法建立的坐標系如下圖所示:



以上就是關于國產三坐標RationalDMIS2軟件四面中分建立零件坐標系的介紹。
